精達儀器TS系列臺式恒溫培養搖床儀表性能與使用說明
一.概述
YJYCCM50-T1恒溫恒速控制器,采用5寸高清觸摸屏顯示,可選配RS485通訊(含操作軟件)、微型打印機功能,WIFI/4G遠程控制模塊,特別適用于實驗室及分析儀器,其功能齊全,操作簡單。
溫度采用“超級模糊PID”控制,與傳統的PID控制方式相比具有更小的溫度超調、更快的穩定時間、更好的控溫精度等優點。
速度采用高壓無刷直流電機,有過載保護功能,具有門控功能,和掉電保護功能。
二.主要技術指標及要求
1.RS485通訊:HTBUS協議,z多可同時連接64臺此系列恒溫控制器;
2.溫度測量范圍: -50~110.0℃; 速度設定范圍:0~9999轉/分;
時間設定范圍:0~9999分鐘或者0~9999小時;
3.溫度顯示值基本誤差:< 0.5%; 速度顯示值基本誤差:±1轉/分;
4.工作環境:主機板輸入電壓:220V±10%;
環境溫度:0~50℃; 相對濕度:<85%RH;

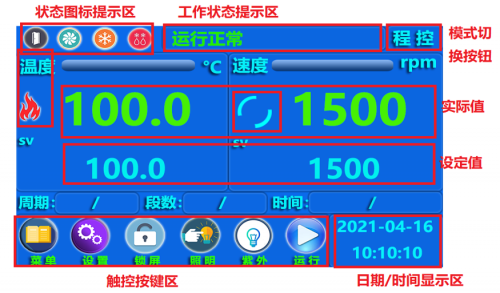

三、界面描述
1.單擊啟動圖標,設備進入運行狀態,啟動圖標變成停止圖標。單擊停止圖標,彈出是否關閉對話框,單擊是,設備停止運行,單擊否,設備繼續運行狀態。
2.單擊照明鍵,照明燈打開,圖標變成停止照明圖標,再次單擊這關閉照明。
3.單擊設置鍵,這彈出進入密碼界面,輸入正確的密碼,可進入設置界面。
4.單擊菜單鍵,進入菜單頁面,可進行對應的功能設置。
5.單擊定值,則進入定值控制模式,單擊程控,進入程控模式。
四.功能描述
1:定制/程控 雙模式
A:定值模式下,可設定溫度,速度,單擊啟動圖標,程序按照設定溫度、速度一直運行,直到單擊停止圖標,停止運行。
B:程控模式,單擊設定鍵,輸入?yún)?shù)設置密碼,可設定十段程序段,0-9999個循環周期。周期設置為0,則無限循環下去。
單擊段號,可選中該段,選中圖標點亮。程序只運行選中的段。
設置時間為0,表示該段不運行。
2:?jiǎn)螕舨藛危M(jìn)入菜單也
A:日期校準:?jiǎn)螕羧掌趫D標,進入日期時間校準也,依次單擊顯示框,設定好北京時間,單擊校準時間,則比較時間校準完成。
B:曲線功能:設置曲線打印時間,運行后,會顯示溫度,速度運行曲線。曲線時間設置為0,則不打印曲線
C:預約功能:設置好啟動時間和停止時間,則時間到后設備會自動啟動和停止
F:幫助:可查看一些簡單的操作項
五.內部參數:輸入對應的密碼,進入相應的內部參數,具體密碼請聯系廠家
六.門控功能
當門控打開,電機停止旋轉,溫度停止加熱輸出,門關上后,繼續運行。
七.報警指示
當出限報警后,會在主頁信息顯示框顯示報警信息
